پروگرامر STLINK-V3SET مارک ST

پروگرامر STLINK-V3SET یکی از ابزارهای قدرتمند STMicroelectronics برای پروگرام و دیباگ میکروکنترلرهای سری STM32 و STM8 است. این پروگرامر نسبت به مدل‌های قبلی STLINK ویژگی‌های پیشرفته‌تری دارد و به‌طور خاص برای توسعه‌دهندگان و مهندسان الکترونیک که نیاز به ابزار سریع و دقیق برای برنامه‌نویسی و دیباگ دارند، مناسب است.

مشخصات

پروب مستقل با توسعه‌های ماژولار
تأمین توان از طریق کانکتور USB (نوع Micro-B)
رابط سازگار با USB 2.0 با سرعت بالا
پشتیبانی از به‌روزرسانی مستقیم فریمور (DFU)
ویژگی‌های خاص دیباگ JTAG/Serial Wire (SWD):
پشتیبانی از ولتاژ 3 تا 3.6 ولت و ورودی‌های 5 ولت جدا
کابل‌های فلت STDC14 به MIPI10/STDC14/MIPI20 (با گام 1.27 میلی‌متر)
پشتیبانی از ارتباط JTAG
پشتیبانی از ارتباط SWD و Serial Wire Viewer (SWV)
ویژگی‌های خاص SWIM (فقط در صورت استفاده از برد مبدل MB1440):
پشتیبانی از ولتاژ کاربردی 1.65 تا 5.5 ولت
هدر SWIM (با گام 2.54 میلی‌متر)
پشتیبانی از حالت‌های سرعت پایین و بالا در SWIM
ویژگی‌های خاص پورت سریال مجازی (VCP):
پشتیبانی از ولتاژ کاربردی 3 تا 3.6 ولت در رابط UART و ورودی‌های مقاوم در برابر 5 ولت
فرکانس VCP تا 15 مگاهرتز
ویژگی‌های خاص USB به SPI/UART/I2C/CAN/GPIOs:
پشتیبانی از ولتاژ کاربردی 3 تا 3.6 ولت و ورودی‌های مقاوم در برابر 5 ولت
پروگرام کردن فلش با قابلیت کشیدن و رها کردن فایل‌های باینری
LEDهای دو رنگ برای نمایش وضعیت ارتباط و توان

ویژگی‌

سرعت بالا در انتقال داده: STLINK-V3SET می‌تواند با سرعت انتقال داده بالاتر از مدل‌های قبلی (STLINK-V2) کار کند، که باعث کاهش زمان پروگرام و دیباگ می‌شود. به‌ویژه، این مدل از USB 2.0 High-Speed پشتیبانی می‌کند و سرعت انتقال داده را تا 10 مگابیت بر ثانیه افزایش می‌دهد.

پشتیبانی از پروتکل‌های چندگانه: این پروگرامر از پروتکل‌های SWD، JTAG و SWIM پشتیبانی می‌کند و با این قابلیت‌ها می‌تواند طیف وسیعی از میکروکنترلرهای STM32 و STM8 را برنامه‌ریزی و دیباگ کند.

قابلیت Virtual COM Port (VCP): پروگرامر STLINK-V3SET از یک پورت سریال مجازی (Virtual COM Port) پشتیبانی می‌کند که برای ارتباط سریال با میکروکنترلر بدون نیاز به اتصال فیزیکی مفید است و این ویژگی برای انتقال داده بین کامپیوتر و میکروکنترلر مفید است.
سازگاری و انعطاف‌پذیری بالا:

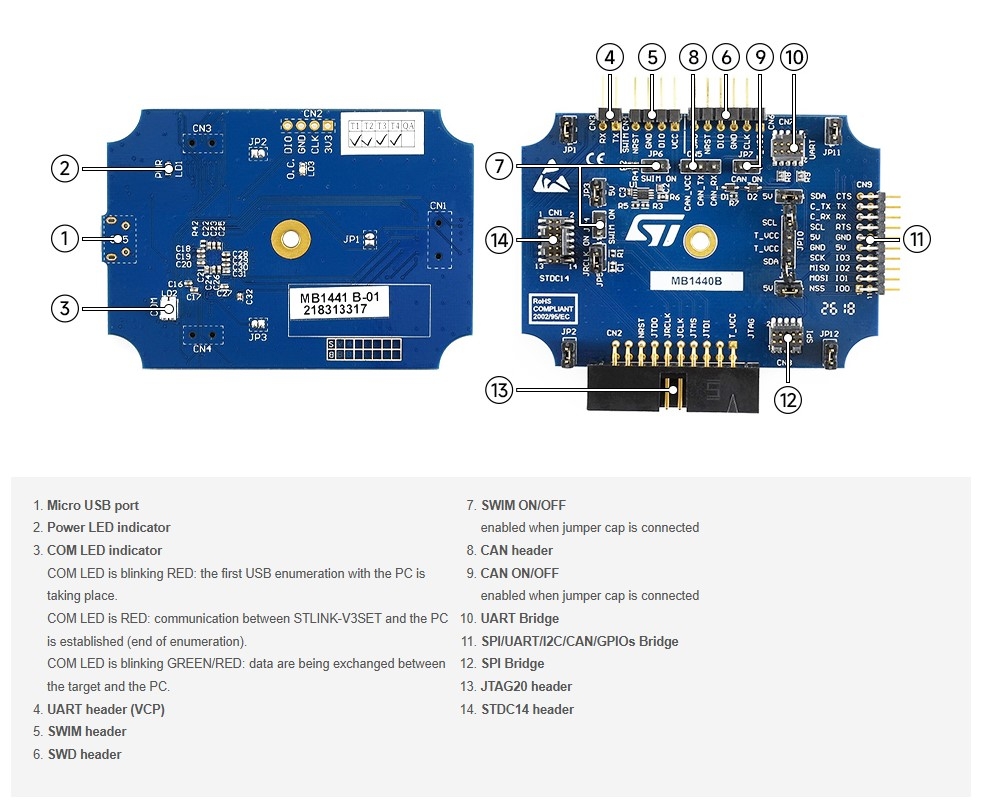

پشتیبانی از دو خروجی: STLINK-V3SET دو خروجی CN7 و CN8 دارد که امکان اتصال به دستگاه‌های مختلف و پیکربندی‌های متنوع را فراهم می‌کند.

پشتیبانی از ابزارهای توسعه جانبی: این پروگرامر می‌تواند به همراه کیت‌های اضافی مورد استفاده قرار گیرد که امکان اتصال به پروتکل‌های I2C، SPI و UART را نیز فراهم می‌کند.

این پروگرامر با ابزارهای نرم‌افزاری محبوب مانند STM32CubeIDE، IAR EWARM، Keil MDK-ARM و STM32CubeProgrammer سازگار است، که آن را برای توسعه‌دهندگان حرفه‌ای و همچنین پروژه‌های آماتوری مناسب می‌کند.

کاربردها

STLINK-V3SET به‌دلیل سرعت بالا، امکانات پیشرفته و پشتیبانی از پروتکل‌های مختلف، انتخابی ایده‌آل برای پروژه‌های توسعه میکروکنترلرهای STM32 و STM8 در زمینه‌های زیر است:
توسعه و تست سیستم‌های توکار (Embedded Systems)
دیباگ و برنامه‌ریزی بردهای پروتوتایپ یا نمونه‌سازی اولیه
انتقال سریع داده و انجام تست‌های ارتباط سریال
کار با سیستم‌های مبتنی بر اینترنت اشیا (IoT) و اتوماسیون صنعتی

Description

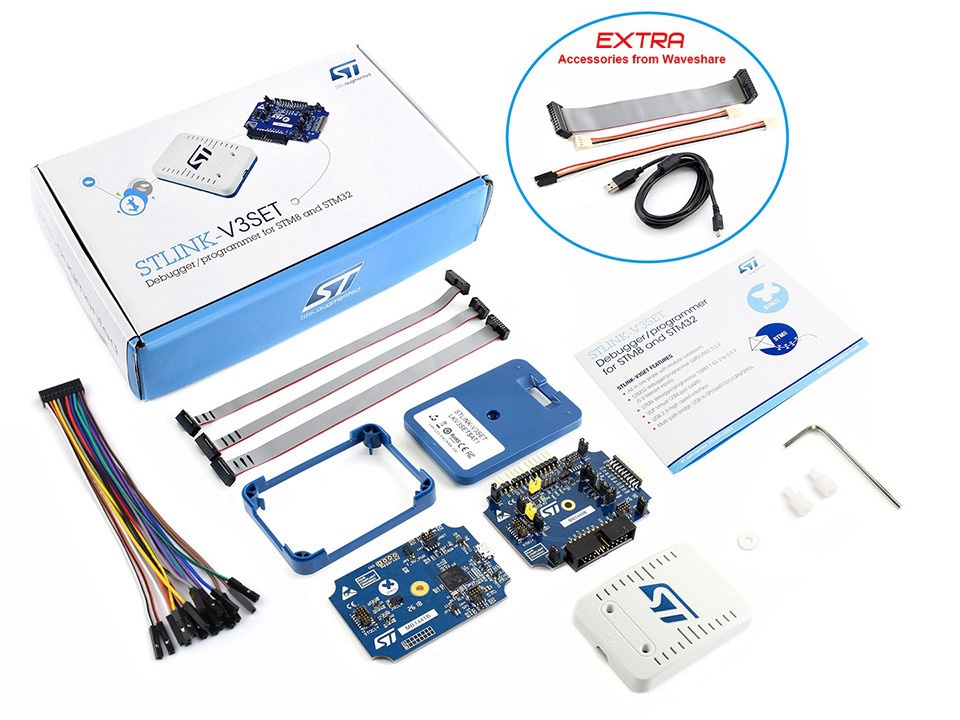

STLINK-V3SET is a modular standalone debugging and programming probe for the STM8 and STM32 microcontrollers. It is composed of a main module and a complementary adapter board.
The SWIM and JTAG/SWD interfaces are used to communicate with any STM8 or STM32 microcontroller located on an application board.
STLINK-V3SET also provides a Virtual COM port interface allowing the host PC to communicate with the target microcontroller through one UART, and bridge interfaces (SPI, I2C, CAN, GPIOs) allowing, for instance, the programming of the target through the bootloader.
STLINK-V3SET can provide a second Virtual COM port interface allowing the host PC to communicate with the target microcontroller through another UART (called bridge UART). Bridge UART signals, including optional RTS and CTS, are available on the adapter board only (MB1440). The second Virtual COM port activation is done through a reversible firmware update, which also disables the mass storage interface (used for drag-and-drop flash programming).

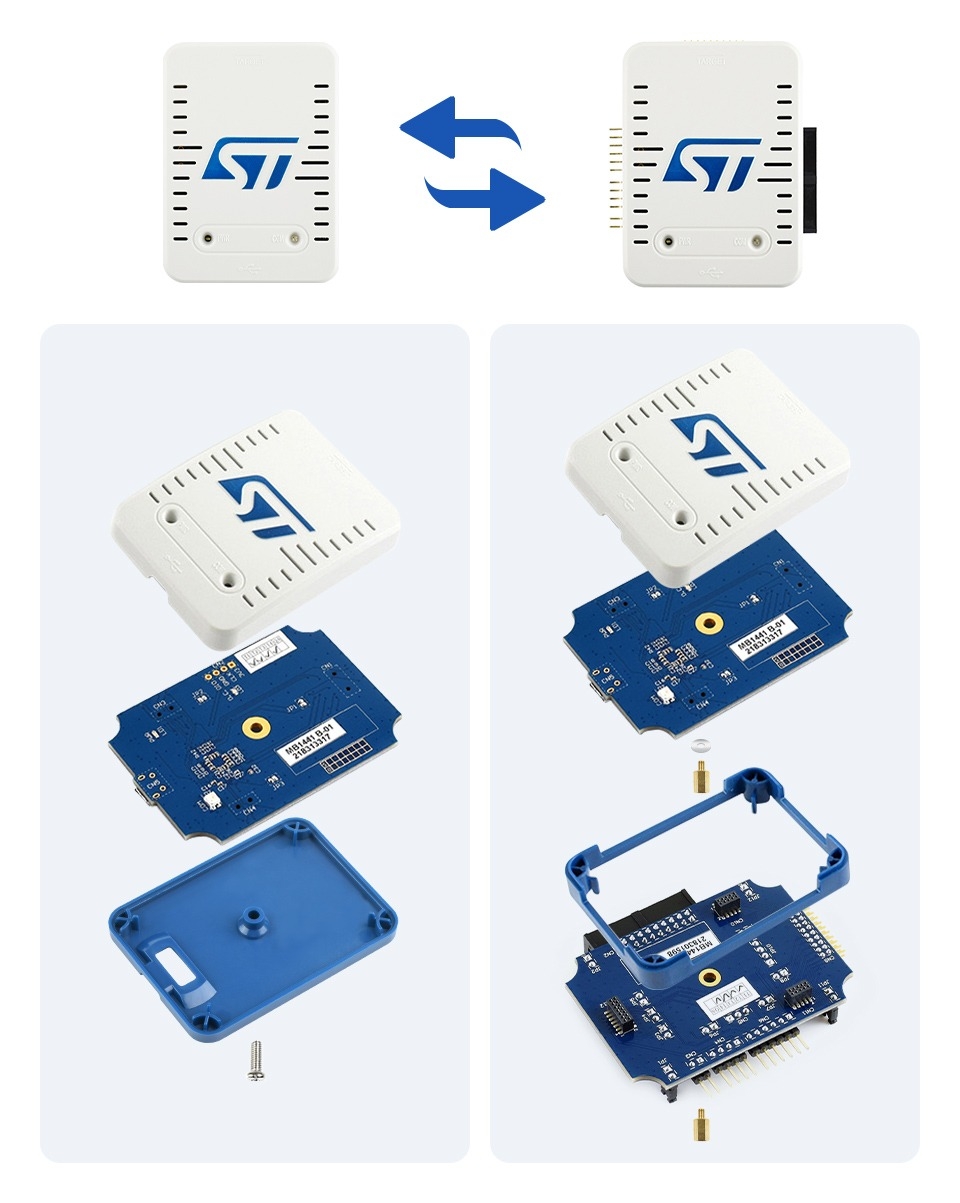

The modular architecture of STLINK-V3SET enables it to extend its main features through additional modules such as the adapte board.

Features

Standalone probe with modular extensions
Self-powered through a USB connector (Micro-B)
USB 2.0 high-speed compatible interface
Direct firmware update support (DFU)
JTAG/Serial Wire Debug (SWD) specific features:
3 to 3.6 V application voltage support and 5 V tolerant inputs
Flat cables STDC14 to MIPI10/STDC14/MIPI20 (connectors with 1.27 mm pitch)
JTAG communication support
SWD and Serial Wire Viewer (SWV) communication support
SWIM‑specific features (only available with adapter board MB1440):
1.65 to 5.5 V application voltage support
SWIM header (2.54 mm pitch)
SWIM low-speed and high-speed modes support
Virtual COM port (VCP) specific features:
3 to 3.6 V application voltage support on the UART interface and 5 V tolerant inputs
VCP frequency up to 15 MHz
Available on STDC14 debug connector (not available on MIPI10)
Multipath bridge USB to SPI/UART/I2C/CAN/GPIOs specific features:
3 to 3.6 V application voltage support and 5 V tolerant inputs
Signals available on adapter board only (MB1440)
Drag-and-drop flash programming of binary files
Two-color LEDs: communication and power
