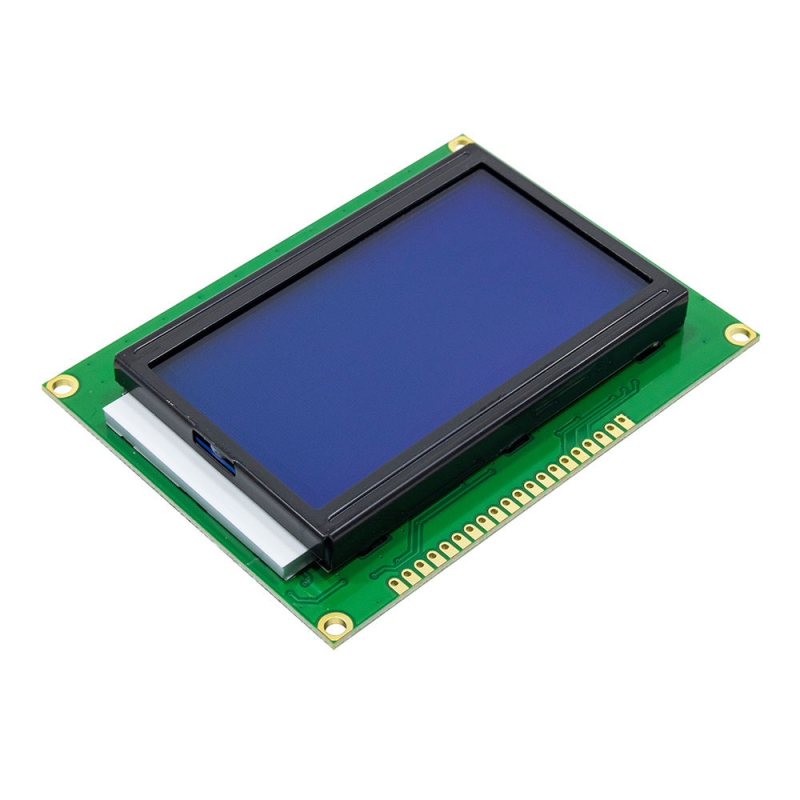

این ماژول نمایشگر گرافیکی از کنترلر ST7920 برای مدیریت نمایش متن و گرافیک استفاده می‌کند و به دلیل رزولوشن 128x64 پیکسل، فضای مناسبی برای طراحی رابط کاربری، نمایش مقادیر اندازه‌گیری‌شده، منوها، وضعیت سیستم و علائم گرافیکی در اختیار طراح قرار می‌دهد.یکی از قابلیت‌های مهم ST7920 امکان استفاده از حالت متنی و گرافیکی و همچنین ترکیب این دو حالت است. حافظه GDRAM داخلی برای داده‌های گرافیکی در نظر گرفته شده و کنترلر دارای حافظه‌های داخلی مربوط به کاراکترها و آیکون‌ها نیز هست. همچنین امکان تعریف تعدادی کاراکتر 16x16 توسط نرم‌افزار وجود دارد.پشتیبانی کنترلر از رابط موازی 8 بیتی، موازی 4 بیتی و رابط سریال، انعطاف مناسبی در اتصال به میکروکنترلر ایجاد می‌کند. در حالت سریال می‌توان تعداد خطوط ارتباطی موردنیاز را نسبت به اتصال موازی کاهش داد.بک‌لایت آبی نیز خوانایی صفحه را در محیط‌های مختلف بهبود می‌دهد. این ماژول نمایشگر برای ساخت پنل‌های کنترلی، تجهیزات اندازه‌گیری، پروژه‌های میکروکنترلری و رابط‌های کاربری مبتنی بر LCD گزینه‌ای کاربردی است.

مشخصات فنی

• نوع: ماژول نمایشگر گرافیکی LCD
• نوع نمایش: گرافیکی و متنی
• رزولوشن نمایشگر: 128x64 پیکسل
• کنترلر: ST7920
• رنگ بک‌لایت: آبی
• رابط ارتباطی: موازی 8 بیتی، موازی 4 بیتی و سریال
• حافظه گرافیکی GDRAM کنترلر: 64x256 بیت
• حافظه CGROM: ظرفیت 2 Mbit
• فونت چینی داخلی CGROM: 8192 کاراکتر با ماتریس 16x16 نقطه
• فونت الفبایی HCGROM: 126 کاراکتر با ماتریس 16x8 نقطه
• حافظه CGRAM: 64x16 بیت
• تعداد فونت قابل تعریف در CGRAM: 4 کاراکتر 16x16
• حافظه آیکون IRAM: 240 بیت
• ساختار درایور داخلی ST7920: 33 Common و 64 Segment
• حداکثر ولتاژ LCD کنترلر VLCD: 7 V
• جریان مصرفی معمول کنترلر در 5 V: حدود 0.45 mA
• ریست: Power-on Reset خودکار و پایه ریست خارجی XRESET
• اسیلاتور: RC داخلی با مقاومت خارجی
• حالت نمایش: متن، گرافیک و ترکیب متن و گرافیک

ویژگی‌ها

• امکان نمایش متن، علائم و تصاویر گرافیکی تک‌رنگ
• قابلیت ترکیب اطلاعات متنی و گرافیکی روی صفحه
• انعطاف در انتخاب رابط سریال یا موازی متناسب با طراحی مدار
• کاهش تعداد اتصالات میکروکنترلر با استفاده از حالت سریال
• دارای حافظه داخلی برای نگهداری داده‌های گرافیکی
• امکان تعریف کاراکترهای سفارشی توسط نرم‌افزار
• پشتیبانی از دستورات کنترلی مانند پاک‌کردن صفحه، جابه‌جایی نمایش و کنترل مکان‌نما
• دارای حالت Standby در کنترلر برای کاهش مصرف توان

کاربردها

این ماژول نمایشگر برای پروژه‌هایی مناسب است که علاوه بر اعداد و نوشته‌ها، به نمایش آیکون، نمودار ساده، منو یا اشکال گرافیکی نیاز دارند. امکان استفاده از رابط سریال یا موازی، اتصال آن را به طیف متنوعی از میکروکنترلرها امکان‌پذیر می‌کند و رزولوشن 128x64 نیز برای طراحی رابط‌های کاربری ساده فضای مناسبی فراهم می‌سازد.

• پنل‌های کنترل و مانیتورینگ
• پروژه‌های مبتنی بر میکروکنترلر
• تجهیزات اندازه‌گیری و ابزار دقیق
• نمایش منو و تنظیمات دستگاه
• نمایش مقادیر سنسورها
• ساخت رابط کاربری گرافیکی ساده
• تجهیزات آموزشی و آزمایشگاهی
• پروژه‌های رباتیک و اتوماسیون

Description

ST7920 LCD controller/driver IC can display alphabets, numbers, Chinese fonts and self-defined characters. It supports 3 kinds of bus interface, namely 8 bit/ 4bit and serial. All functions, including display RAM, character generator ROM, LCD display drivers and control circuits are all in a one-chip solution. With a minimum system configuration, a Chinese character display system can easily achieved.
ST7920 includes character ROM with 8192 16X16 dots Chinese fonts and 126 16X8 dots half height alphanumerical fonts. Also for graphic display it supports 64x256 dots graphic display area（GDRAM）and 240 dots ICON RAM. Mix mode display with both character and graphic data is possible. ST7920 has built in 4 sets CGRAM providing software programmable 16X16 font.
ST7920 has wide operating voltage (2.7V to 5.5V) and low power consumption suitable for battery power portable device.
ST7920 LCD driver consists of 33 common and 64 segments. Together with extension segment driver ST7921, ST7920 can support up to 33 common x 256 segments display.

Features
Voltage operating range: - 3 to 3.6V
Support 8 bit, 4 bit, serial bus MPU interface
64 x 16-bits character display RAM (max. 16 chars x 4 lines, LCD display range 16 char. X 2 lines
64 x 256-bits graphic display RAM（GDRAM）
2M-bits Chinese fonts ROM (CGROM) supporting 8192 Chinese fonts (16x16 dot matrix)
16K-bits half height ROM (HCGROM) supporting 126 character set (16x8 dot matrix)
64 x 16-bits character generation RAM (CGRAM)
15 x 16-bits total 240 ICON RAM（IRAM）
33-common x 64-segment (2 lines display) LCD drivers
Automatic power on reset
External reset pin (XRESET)
With extension segment drivers display area can up to 16x2 lines
RC oscillator built in (with external R)
Low power design
- Normal mode (450uA Typ VDD=5V)
- Standby mode (30uA Max VDD=5V)
VLCD (V0~ Vss): max 7V
Graphic and character mix modes display
Multiple instructions：
- （Display clear）
- （Return home）
- （Display on/off）
- （Cursor on/off）
- （Display character blink）
- （Cursor shift）
- （Display shift）
- （Vertical line scroll）
- （By_line reverse display）
- （Standby mode）
Built in voltage booster (2 times)
1/33 Duty
Bare chip available
