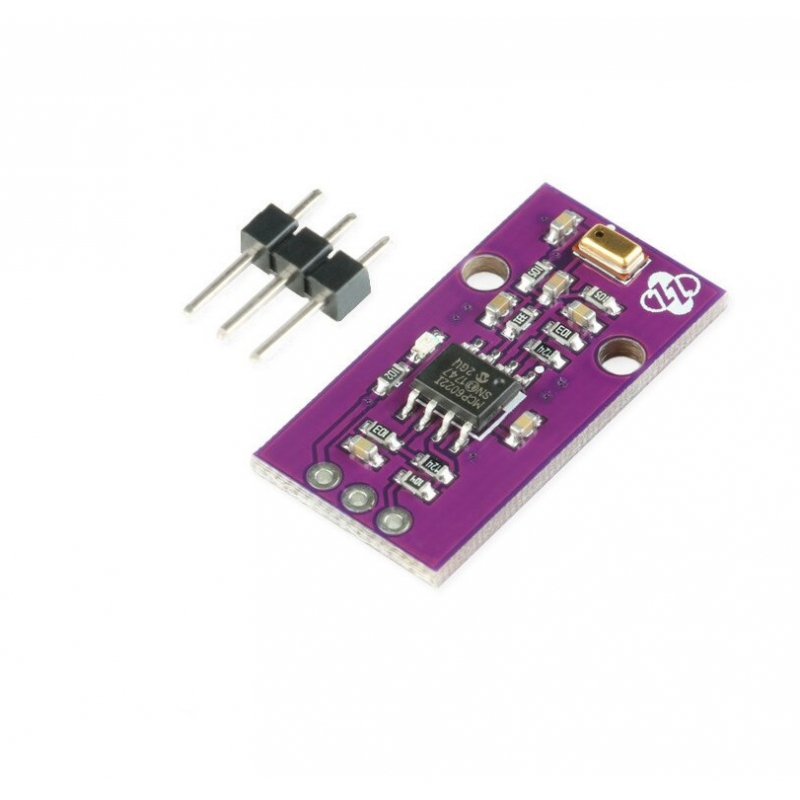

ماژول سنسور میکروفن سیلیکونی به همراه تقویت‌کننده MCP6022 یک راهکار مناسب برای دریافت و تقویت سیگنال‌های صوتی در انواع پروژه‌های الکترونیکی، صنعتی و تحقیقاتی است. در این ماژول از یک میکروفون سیلیکونی SMD با طراحی Slim UltraMini و محافظت بالا در برابر تداخلات RF استفاده شده است که در کنار تقویت‌کننده عملیاتی MCP6022، سیگنال صوتی را با نویز بسیار پایین و کیفیت مناسب در اختیار مدارهای پردازش قرار می‌دهد. بهره‌گیری از تقویت‌کننده Rail-to-Rail، پهنای باند 10 MHz، اعوجاج هارمونیک بسیار پایین و مصرف جریان کم باعث شده است این ماژول برای کاربردهایی مانند پردازش صوت، نمونه‌برداری سیگنال، فیلترهای فعال، تجهیزات پزشکی، سامانه‌های خودرویی و تجهیزات الکترونیکی قابل حمل گزینه‌ای قابل اعتماد باشد. خروجی آنالوگ ماژول امکان اتصال مستقیم به مبدل‌های ADC انواع میکروکنترلرها و بردهای توسعه را فراهم کرده و طراحی باریک آن نیز استفاده در تجهیزات با فضای محدود را آسان می‌کند.

مشخصات

• ولتاژ تغذیه ماژول: 3.3 ولت
• محدوده ولتاژ تغذیه تقویت‌کننده: 2.5 تا 5.5 ولت
• نوع خروجی: آنالوگ
• نوع میکروفون: میکروفون سیلیکونی SMD Slim UltraMini
• تقویت‌کننده: MCP6022
• نوع تقویت‌کننده: Rail-to-Rail Input/Output
• پهنای باند: 10 MHz (Typical)
• مصرف جریان تقویت‌کننده: 1 mA (Typical)
• چگالی نویز ورودی: 8.7 nV/√Hz (Typical)
• اعوجاج هارمونیک کل (THD): 0.00053% (Typical, G = 1 V/V)
• حساسیت میکروفون: -42 dBV/Pa
• پایداری بهره واحد: دارد
• محافظت در برابر نویز RF: دارد
• ولتاژ آفست ورودی: ±500 µV (Industrial Grade Max)
• ولتاژ آفست ورودی: ±250 µV (Extended Grade Max)
• محدوده دمای کاری صنعتی: -40 تا +85 درجه سانتی‌گراد
• محدوده دمای کاری گسترده: -40 تا +125 درجه سانتی‌گراد
• ولتاژ مرجع میانی (VREF): سازگار با MCP6021 و MCP6023

کاربردهای رایج

این ماژول برای دریافت و تقویت سیگنال‌های صوتی در پروژه‌هایی که نیاز به کیفیت مناسب، نویز پایین و مصرف توان کم دارند طراحی شده است. خروجی آنالوگ آن امکان استفاده در انواع سیستم‌های پردازش صوت، اندازه‌گیری و کنترل را فراهم می‌کند و به دلیل ابعاد کوچک، انتخاب مناسبی برای تجهیزات قابل حمل و طراحی‌های فشرده محسوب می‌شود.

• سیستم‌های پردازش صوت
• تشخیص صدا و اندازه‌گیری شدت صوت
• پروژه‌های مبتنی بر میکروکنترلر
• فیلترهای فعال چندقطبی
• بافر مبدل‌های DAC
• تجهیزات پزشکی و آزمایشگاهی
• سیستم‌های الکترونیکی خودرو
• دستگاه‌های الکترونیکی مصرفی
• تجهیزات تست و اندازه‌گیری
• سامانه‌های ثبت و تحلیل سیگنال صوتی

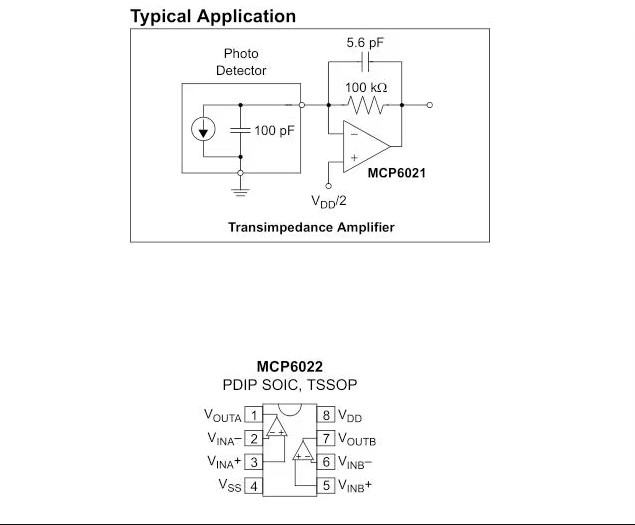

Specification

- "Slim UltraMini" Surface Mount Silicon Microphone with Maximum RF Protection and Ultra Narrow Design
- 1.2APPLICATION  Consumer electronics
- Rail-to-rail Input/output
- Wide bandwidth:10 MHz (typical value)
- Low noise:10MHz hour 8.7 nV/√ Hz (typical value)
- Low offsets voltage
- Industrial temperature grade: +-500uV(the max value)
- Expand temperature grade:+-250uV(the max value)
- Power voltage midpoint VREF:used for MCP6021 & MCP6023
- Low power current:1 mA (typical value)
- Total harmonic distortion:00.00053% (typical value,G = 1 V/V）
- Unit gain stable
- Power voltage range:2.5V 至 5.5V
- Temperature range:Industrial grade: -40℃~+85℃;Expand grade: -40℃~+125℃
- Output method:analog
- Comprehensive,MaxRF protection,sentivity:-42 dbv/pa

Application

Automobile;Multipole active filter;audio processing;DAC buffer;device testing;medical instrument.
