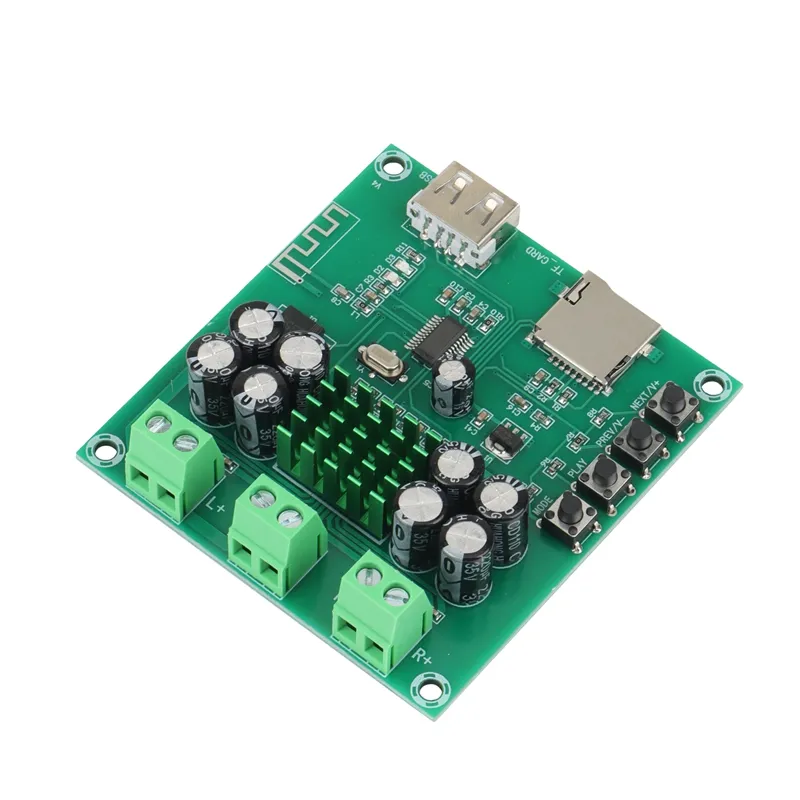

ماژول صوتی XH-M422 قادر به ایجاد صدای با کیفیت و نرم و بدون خش به لطف تکنولوژی ساخت آن است. داشتن ورودی های متعدد بلوتوث، TF-Cardو USB سبب شده است تا طیف انتخاب کاملی برای کاربر فراهم شود و نهایت لذت را از گوش دادن به موسیقی ببرد. خروجی ترمینال برای بلندگوها نیز قابل استفاده است. تغذیه این ماژول به وسیله یک منبع 5 تا 12 ولت می تواند تامین شود و بسته به بلندگوهای مورداستفاده تا 2x50W توان قادر است تامین کند. همچنین با استفاده از دکمه های کنترلی تعبیه شده بر روی برد، می توانید صدای خروجی را کنترل کنید و همچنین قادر به قطع و وصل صدای خروجی خواهید بود.

مشخصات

• مدل: XH-M422
• تراشه: TPA3116D2
• ولتاژ کاری: 12 تا 24 ولت DC
• توان خروجی: 2×50 وات (بسته به تغذیه و بلندگو)
• نوع ورودی صوتی: بلوتوث، USB، TF-Card
• تعداد کانال خروجی: 2 کانال استریو
• حداکثر برد بلوتوث: 10 متر
• ابعاد فیزیکی: 73×68×16 میلی‌متر
• دکمه‌های کنترلی: Mode، Play، Prev/-V، Next/+V
• نشانگرهای LED:
  • • D2 برای وضعیت اتصال بلوتوث
    • D3 برای وضعیت تغذیه ماژول
• نوع آنتن بلوتوث: داخلی روی برد
• محافظت پلاریته: دارای محافظت در برابر اتصال معکوس تغذیه

کاربردهای رایج

ماژول XH-M422 گزینه‌ای مناسب برای ساخت اسپیکر بلوتوث، ارتقاء سیستم صوتی خودرو، و پروژه‌های صوتی خانگی یا قابل‌حمل است. نصب آسان و پشتیبانی از ورودی‌های متنوع، آن را برای کاربردهای عمومی و DIY ایده‌آل می‌سازد.

• ساخت اسپیکرهای بلوتوث قابل حمل
• ارتقاء سیستم صوتی خودرو یا موتور سیکلت
• راه‌اندازی سیستم صوتی خانگی با قابلیت بی‌سیم
• مناسب برای غرفه‌های نمایشگاهی یا محیط‌های عمومی
• استفاده در پروژه‌های صوتی DIY و شخصی

نکات ایمنی

• توجه داشته باشید که در ابتدا سیم کشی تغذیه را انجام داده و سپس از طریق منبع تغذیه، جریان برق را برقرار کنید.
• در صورت اتصال با سیم حاوی جریان برق و قطع و وصل ناگهانی ولتاژ، به علت جریان هجومی خازن، تراشه اصلی صدمه دیده و می سوزد.
• سوختن ماژول در این حالت مشمول گارانتی تعویض نمی باشد.

نحوه کارکرد دکمه های کنترلی

MODE : با این کلید میتوانید بین USB و میکرو SD ، و بلوتوث حرکت کنید
PLAY : با این کلید میتوانید فایل صوتی در حال پخش را متوقف و یا ادامه دهید.
PREV/-V : با این کلید میتوانید به فایل صوتی قبل برگردید و همچنین با نگه داشتن این کلید میتوانید ولوم صدا را کم کنید .
NEXT/ V : با این کلید میتوانید به فایل های صوتی بعدی بروید و همچنین با نگه داشتن این کلید میتوانید ولوم صدا را افزایش دهید.

عملکردهای نشانگرهای LED

D2 : این LED نشان دهنده متصل بودن بلوتوث میباشد که وقتی بلوتوث ماژول با دستگاهی دیگر جفت میشود این LED روشن میشود.
D3 : این LED نشان دهنده روشن بودن ماژول و وصل بون تغذیه است ، وقتی که تغذیه 12 الی 24 ولت به ماژول متصل شود این LED روشن میشود.

آنتن بلوتوث این ماژول بر روی خود بورد میباشد و فضای کمی را اشغال میکند.
ورودی تغذیه این ماژول در برابر معکوس زدن پلاریته های مثبت و منفی محافظت شده و با اشتباه وصل کردن تغذیه مشکلی برای ماژول پیش نمی آید.

Introduction

This digital amplifier plate adopts TPA3116D2 chip. Configured with advanced modulation systems. Bluetooth transmission distance is about 10 meters. Transmission distance will be different due to different environment. If you want DIY a sound box, it's better not to use a material that has a blocking effect on the bluetooth signal. Its high integration reduces the number of components and integrates the natural protection circuit, including overpressure, undervoltage, overheat, DC detection and short circuit protection.

Specification

Product name : Digital bluetooth amplifier
Product model: XH-M422
Core chip: TPA3116D2
Power supply voltage: DC 12V-24V
Rated power 50W*2
Number of channels: left & right channel
Storage mode:Support U disk, TF card
Appearance size: 73*68*16mm
transmission distance: About 10m
