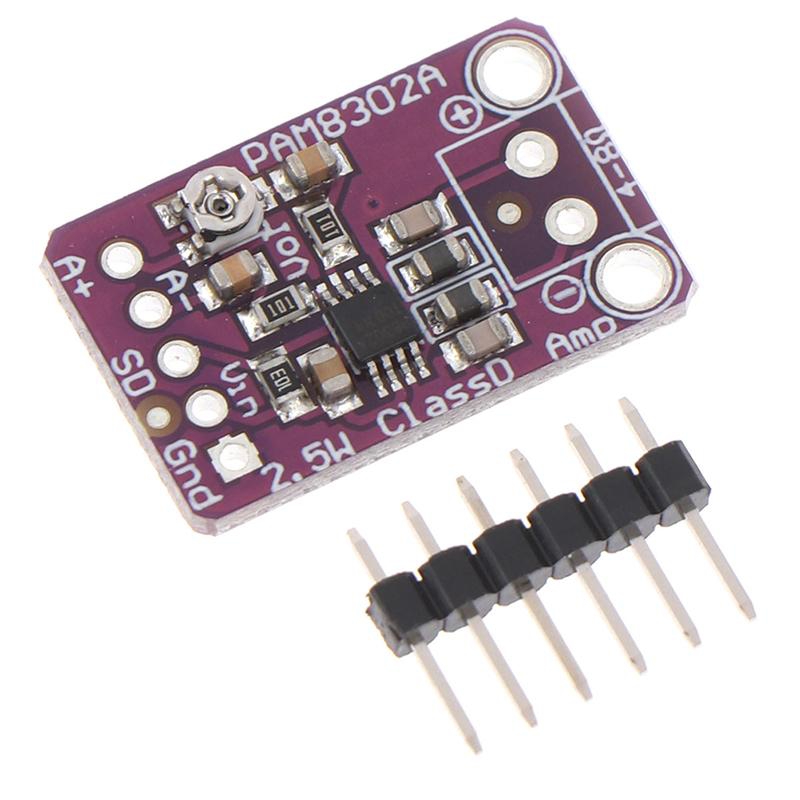

ماژول آمپلی فایر2.5W کلاس D با تراشه PAM8302A

یک ماژول آمپلی فایر کوچک ولی پرکاربرد دارای 1 کانال مونو با توان 2.5 وات که در آن از تراشه PAM8302A بهره برده است. مناسب برای سیستم های صوتی کوچک، کم مصرف و قابل حمل مانند MP3 Playerها و سایر سیستم های صوتی دیگر که دارای بلندگوهای 4اهم و 8اهم هستند.یکی از مزایای استفاده از این ماژول کارکرد آن در محدوده ولتاژی 2.5 الی 5.5 ولت است که این باعث می شود ماژول این قابلیت را داشته باشد که با 3باتری 1.5ولتی یا یک باتری LI-ion یا از طریق USB راه اندازی شود.توصیه می شود برای کار با این ماژول برای رسیدن به کیفیت بیشتر از سیم های شیلد دار استفاده نمایید. همچنین از اتصال خروجی های ماژول به یکدیگر به شدت پرهیز نمایید.

مشخصات

توان خروجی :
2.5W در 4Ω ، 10% THD
1.5W در 8Ω, ، 10% THD
در تغذیه ی 5.5 ولتی
50dB PSRR در 1KHz
طراحی بدون فیلتر ، دارای فریت بید + خازن در خروجی
دارای محافظت از اتصال کوتاه / over-current و دما

Introduction

This super small mono amplifier is surprisingly powerful — capable of delivering up to 2.5 watts into 4-8 ohm impedance speakers. Inside the miniature chip is a class D controller, capable of operating 2.0V-5.5VDC.
Since the amp is class D, its very efficient (over 90% efficient when driving an 8Ω speaker at more than half a watt) - making it perfect for portable and battery powered projects. It has built-in thermal and current protection but we can hardly say it came hot. There is even a volume trim pot so you can adjust the volume on the board down to the default 24dB space.
The + and amplifier's inputs pass through 1.0uF capacitors, so they are fully 'differential'- if you do not have the differential ports, just tie the audio-pin to the ground.
The output is a "tied bridge" - this means the pins output connect directly to the speaker pins, there is no ground connection. The output is a high frequency 250KHz PWM square wave that is then 'averaged out' by a coil speaker- the high frequencies are not heard. All of the above means that you can not connect the output into another amplifier, it should drive the speakers directly.

Specification

Power output: 2.5W at 4Ω, 10% THD, 1.5W at 8Ω, 10% THD, with 5.5V
50dB power supply at 1KHz
design filter, with bead ferrite + capacitors on output.
Fixed 24dB gain, integrated trim potentiometer for volume input adjustment.
Thermal and short circuit / above current protection
Paint current low: 4mA relaxation and 1uA off mode
