معرفی

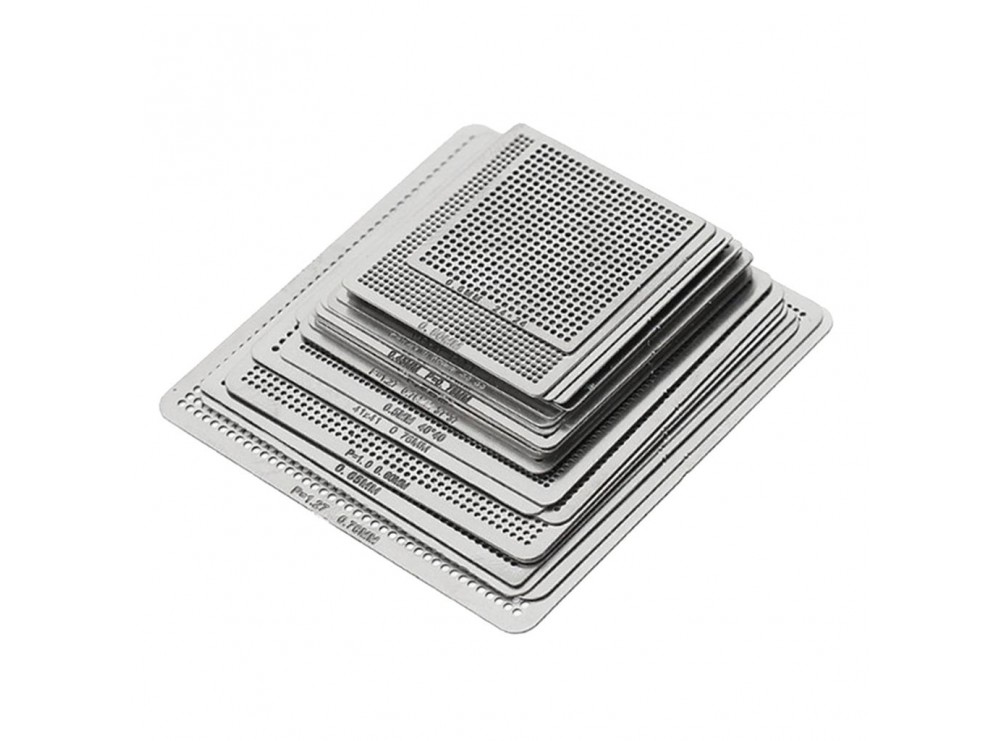

این شابلون فلزی مورد استفاده تعمیرکاران جهت عملیات پیش مونتاژ آی سی های BGA و ریبال آنها که بیشتر بر روی گوشی های موبایل و تبلت و تراشه های دستگاه های ماینر می باشند مورد استفاده قرار می گیرد. البته بعضی از آی سی ها شابلونی برایشان وجود ندارد و یا حتی تهیه و ساختن آن هم برایمان ممکن است سخت باشد و در این حالت استفاده از شابلون همه کاره راهکار مناسبی برای این کار می باشد.
مشخصات
دارای شبکه های دقیقا
استحکام و مقاومت بالا در برابر حرارت و خمیدگی
این شابلون از جنس فلز می باشد
مناسب ریبال REBALL کردن آی سی های BGA
مناسب مونتاژ آی سی های برد، پایه سازی آی سی های BGA
قابل استفاده بر روی تراشه های گوشی موبایل، تبلت و دستگاه های ماینر و تمامی دستگاه های دارای تراشه های BGA
مناسب برای تراشه های BGA با سایز:
1. universal stencil 0.30mm (pitch 0.58mm) 29*29
2. universal stencil 0.35mm (pitch 0.65mm) 29*29
3. universal stencil 0.40mm(pitch 0.70mm) 35.4*35.
4. universal stencil 0.45mm(pitch 0.78mm) 35.4*35.
5. universal stencil 0.5mm(pitch 0.80mm) 30.9*29.
6. universal stencil 0.6mm(pitch 0.90mm) 45.4*45.5
7. universal stencil 0.6mm(pitch 1.0mm) 45.4*45.
8. universal stencil 0.6mm(pitch 1.1mm) 31.9*31.9
9. universal stencil 0.76mm(pitch 1.27mm) 50.0*50.0
10. universal stencil 0.5mm(pitch 0.78mm) 35*35
11. universal stencil 0.5mm(pitch 0.81mm) 40*40
12. universal stencil 0.55mm(pitch 1.02mm) 50.6*50.6
13. universal stencil 0.6mm(pitch 0.99mm) 24*24
14. universal stencil 0.6mm(pitch 0.99mm) 27*27
15. universal stencil 0.6mm(pitch 0.99mm) 30*30
16. universal stencil 0.6mm(pitch 0.99mm) 33*33
17. universal stencil 0.6mm(pitch 1.01mm) 41*41
18. universal stencil 0.65mm(pitch 1.0mm) 47.6*47.6
19. universal stencil 0.76mm(pitch 1.27mm) 30*30
20. universal stencil 0.76mm(pitch 1.27mm) 33*33
21. universal stencil 0.76mm(pitch 1.27mm) 34*34
22. universal stencil 0.76mm(pitch 1.27mm) 37*37
23. universal stencil 0.76mm(pitch 1.27mm) 41*41
24. universal stencil 1.00mm(pitch 1.5mm) 35*35
25. universal stencil 0.25mm(pitch 0.5mm) 35.3*35.3
26. universal stencil 0.30mm(pitch 0.5mm) 35.3*35.
27. universal stencil 0.35mm(pitch 0.6mm) 35.5*35.5
-
عرفان انصاری | 1 ماه پیش سلام این شابلون ها برای چیپ گرافیک لب تاب هم به کار میاد؟
-
پشتیبانی | 1 ماه پیش سلام و احترام، این مجموعه شابلون BGA برای ریبال کردن آیسیهای با پکیج BGA طراحی شده و در بسیاری از موارد برای چیپهای گرافیک لپتاپ نیز قابل استفاده است، به شرطی که الگوی چیدمان توپهای قلع و فاصله پدهای چیپ با یکی از شابلونهای موجود در این مجموعه مطابقت داشته باشد. از آنجا که چیپهای گرافیک لپتاپ در اندازه و پترنهای مختلف تولید میشوند، ممکن است همه مدلها با شابلونهای این ست سازگار نباشند.
-
-
امیررضا شادمان بناب | 1 ماه پیش خریدار لطفا نگهدارنده یا فیکسچرش رو هم موجود کنید
-
امیررضا شادمان بناب | 1 ماه پیش خریدار لطفا نگهدارنده یا فیکسچرش رو هم موجود کنید
-
سجاد هادی پور | 11 ماه پیش خریدار سلام برای گیره این شابلون ها چیمار کنیم؟
-
پشتیبانی | 11 ماه پیش سلام و احترام،
برای استفاده از ست ۲۷ عددی شابلون BGA، نیاز به یک فیکسچر یا نگهدارنده مناسب دارید تا شابلون را در حین عملیات ریبالینگ ثابت نگه دارد. در حال حاضر، فروشگاه ECA فیکسچر مخصوص این شابلونها را موجود ندارد.
با این حال، در بازار ابزارهای الکترونیکی، فیکسچرهای مختلفی برای نگهداری شابلونهای BGA موجود است. بهعنوان مثال، فیکسچرهای آلومینیومی با قابلیت تنظیم و نگهداری شابلونهای مختلف، یا نگهدارندههای یونیورسال با مگنت داخلی که امکان استفاده با انواع شابلونها را فراهم میکنند.
-
-
شاهین کوکائیان | 2 سال پیش خریدار عالی بود طیف وسیعی ارز آی سی ها رو ساپورت میکنه چون یونیورساله فقط اکر نسخه متناسب با رم های DDR هم داشت دیگه بینظیر میشد فیکسچر اقتصادی خیلی واجبه
-
ابوذر زارعی | 3 سال پیش سلام من برای کارت گرافیک لب تاب انویدیا
G84-602-A2 می خواستم ایا بین این شابلون ها موجوده
یا (عکس تک تک شابلون ها گذاشته بشه) اگه داخل فروشگاه هست میشه لینک بزارید ؟-
پشتیبانی | 3 سال پیش سلام ، شابلون برای کارت گرافیک موجود نمی باشد
می توانید سایر شابلون ها را از لینک زیر مشاهده نمایید
لینک شابلون و سایر ملزومات : https://eshop.eca.ir/422-%D8%B4%D8%A7%D8%A8%D9%84%D9%88%D9%86-%D9%88-%D8%B3%D8%A7%DB%8C%D8%B1-%D9%85%D9%84%D8%B2%D9%88%D9%85%D8%A7%D8%AA
-
-
حامد تاران | 3 سال پیش آیا به زودی موجود میشه؟ -
ابراهیم پروانه | 4 سال پیش خریدار سلام لطفا فیکسچر شابلون هم موحود کنید -
مهدی شریف | 4 سال پیش خریدار سلام من گرفتم این ست شابلون را از لحاظ ضخامت و تنوع شابلون خیلی عالی هست ولی یه ایراد بزرگ که داره اینکه قلع داخل سوراخ ها میچسبه و آیسی بعداز حرارت دهی خارج نمیشه در واقع جنس ورق شابلون خوب نیست و با این اوصاف نمیشه استفاده کرد ازشون لطفا یه راهکاری ارائه دهیدمشاهده پاسخ ها (2)-
پشتیبانی | 4 سال پیش سلام، مشکلی که شما می فرمایید مربوط به خمیر قلع شما می باشد.
احتمالا به درستی توسط کاردک خمیر را بر روی شابلون نمی کشید.
در صورتی که مقداری خمیر قلع در اطراف آن بماند، به درستی قلع کاری انجام نمیپذیرد
-
-
Gholamreza eskandari | 4 سال پیش با سلام و عرض تبریک سال نو
بزرگوار من یه ای سی دارم که توی شابلونهای قدیمیم نوشته شده کنارش t=0.25mm
ولی تعدادش چینش کم هست.خواستم ببینم شما توی این ست این سایز رو موجود دارید؟ای سی 28 در 28 نیاز داره.متشکر میشم راهنماییم کنید-
پشتیبانی | 4 سال پیش سلام، لیست شابلون ها را چک کنید.
-
