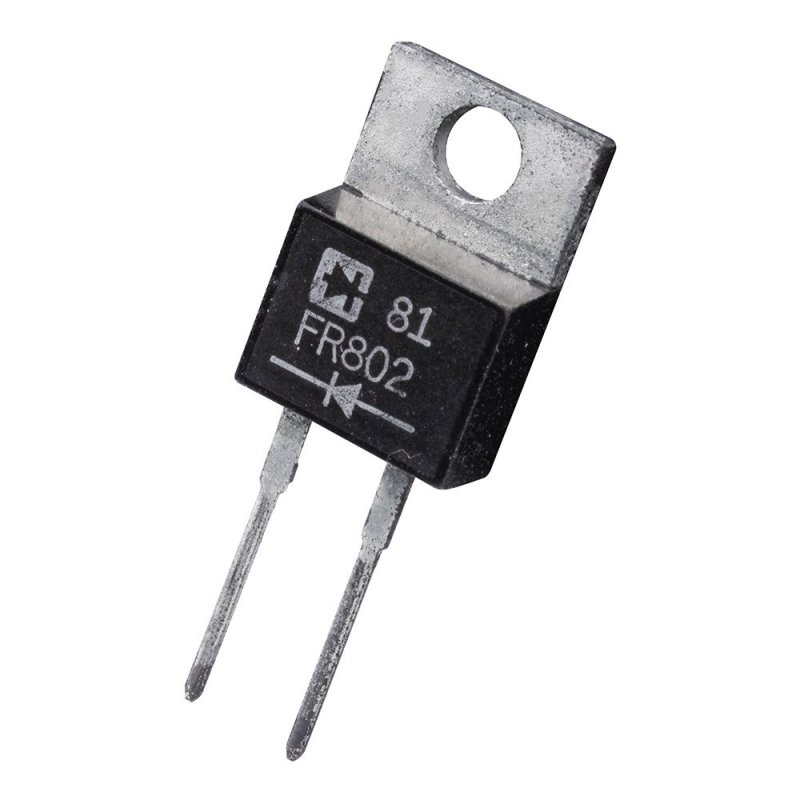

دیود FR802G از سری FR801G تا FR807G تولید شرکت Won-Top Electronics (WTE) یک یکسوساز سریع 8 آمپری با ساختار Glass Passivated است که برای کاربردهای توان بالاتر و سوئیچینگ سریع طراحی شده است. این مدل با تحمل ولتاژ معکوس 100 ولت، گزینه‌ای مناسب برای خروجی منابع تغذیه سوئیچینگ ولتاژ پایین، مبدل‌های DC و مدارات پاور صنعتی محسوب می‌شود. زمان بازیابی معکوس 250 نانوثانیه باعث کاهش تلفات کلیدزنی و افزایش بازدهی مدار در فرکانس‌های کاری بالاتر می‌شود. افت ولتاژ مستقیم 1.3 ولت در جریان 8 آمپر عملکرد پایدار در بار نامی را تضمین می‌کند. توانایی تحمل جریان هجومی 150 آمپر در پالس نیم‌سینوسی 8.3 میلی‌ثانیه، این قطعه را برای شرایط راه‌اندازی و بارهای ضربه‌ای مناسب کرده است. مقاومت حرارتی پایین اتصال به کیس 3.0 K/W نیز انتقال حرارت مؤثر به هیت‌سینک را امکان‌پذیر می‌کند و آن را برای کاربردهای صنعتی قابل‌اعتماد می‌سازد

مشخصات

• پکیج: TO-220A
• حداکثر ولتاژ معکوس تکرارشونده VRRM: 100V
• حداکثر ولتاژ RMS معکوس: 70V
• حداکثر ولتاژ DC مسدودکننده VR: 100V
• حداکثر جریان متوسط خروجی IO در TC=100°C: 8A
• حداکثر جریان ضربه‌ای IFSM: 150A
• حداکثر افت ولتاژ مستقیم VFM در IF=8A: 1.3V
• حداکثر جریان نشتی معکوس IRM در 25°C: 5.0µA
• حداکثر جریان نشتی معکوس IRM در 125°C: 100µA
• حداکثر زمان بازیابی معکوس trr: 250ns
• ظرفیت خازنی پیوندی Cj: 100pF
• مقاومت حرارتی اتصال به کیس RθJC: 3.0K/W
• بازه دمای کاری و نگهداری Tj, TSTG: -65 تا +150°C

کاربردهای رایج

این دیود برای مدارهایی مناسب است که نیاز به جریان بالا در ولتاژ پایین دارند و در عین حال سرعت بازیابی اهمیت دارد. در منابع تغذیه سوئیچینگ ولتاژ پایین باعث کاهش تلفات و افزایش پایداری عملکرد می‌شود و در مدارهای قدرت با جریان بالا گزینه‌ای مطمئن برای یکسوسازی سریع است.

•  منابع تغذیه سوئیچینگ ولتاژ پایین
•  مبدل‌های DC به DC توان متوسط
•  یکسوساز خروجی ترانس‌های 24V و 48V
•  برد پاور صنعتی
• درایورهای موتور DC
• شارژرهای باتری با جریان بالا
• سیستم‌های UPS کوچک
• مدارهای اینورتر ولتاژ پایین
• تجهیزات مخابراتی
• منابع تغذیه آزمایشگاهی

Specification

Brand : Philips
Product Category: 8.0A FAST RECOVERY GLASS PASSIVATED RECTIFIER
If - Forward Current : 8 A
Vrrm - Repetitive Reverse Voltage : 100 V
Vf - Forward Voltage : 1.3 V
Ifsm - Forward Surge Current : 150 A
Trr-Revers-Recovery Time  : 150 ns
Minimum Operating Temperature : - 65 C
Maximum Operating Temperature : + 150 C
Package / Case: TO-220

** لازم به ذکر است پایه های دیود دارای آلیاژ مرغوب و آبکاری شده با قلع بوده که علاوه بر مقاوم بودن در برابر اکسید شدن، باعث عملیات مونتاژ روان تر و سریعتر نسبت به مدل های معمولی چینی می باشد.
