اسیلوسکوپ دیجیتال DSO138 دارای نمایشگر رنگی
zoom_out_map
chevron_left chevron_right

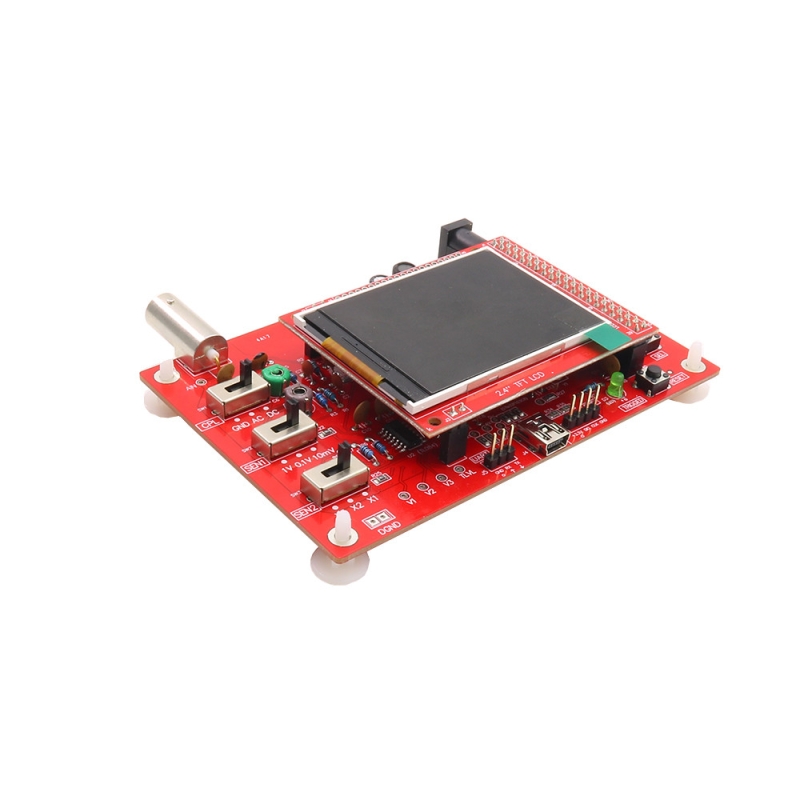

اسیلوسکوپ دیجیتال DSO138 دارای نمایشگر رنگی

3301003068
اسیلوسکوپ 200 کیلوهرتزی تک کانال مناسب برای کاربردهای عمومی
3.9
(امتیاز 34 رأی‌دهنده)
popular
20,600,000 ریال

اسیلوسکوپ یک دستگاه الکترونیکی است که به کاربر امکان مشاهده و اندازه‌گیری ولتاژ را فراهم می‌کند، به صورت نمودار دوبعدی که محور افقی آن زمان و محور عمودی ولتاژ را نمایش می‌دهد.اسیلبوسکوپ مدل DSO138 با نمایشگر رنگی ۲.۴ اینچی، قابلیت اندازه‌گیری سیگنال‌های با فرکانس تا ۲۰۰ کیلوهرتز و ولتاژ ورودی تا ۵۰ ولت را دارا می باشد که برای پروژه‌های آموزشی و DIY بسیار مناسبند.
DSO138 اندازه‌گیری دقیقی از دامنه ولتاژ، عرض پالس، دوره تناوب و زمان بین دو حادثه مانند پیک‌ها را فراهم می‌کند، و به دلیل سادگی کاربری و انعطاف‌پذیری در اندازه‌گیری‌ها، گزینه‌ای عالی برای افراد مبتدی و علاقه‌مندان به الکترونیک محسوب می‌شود.


مشخصات فنی:

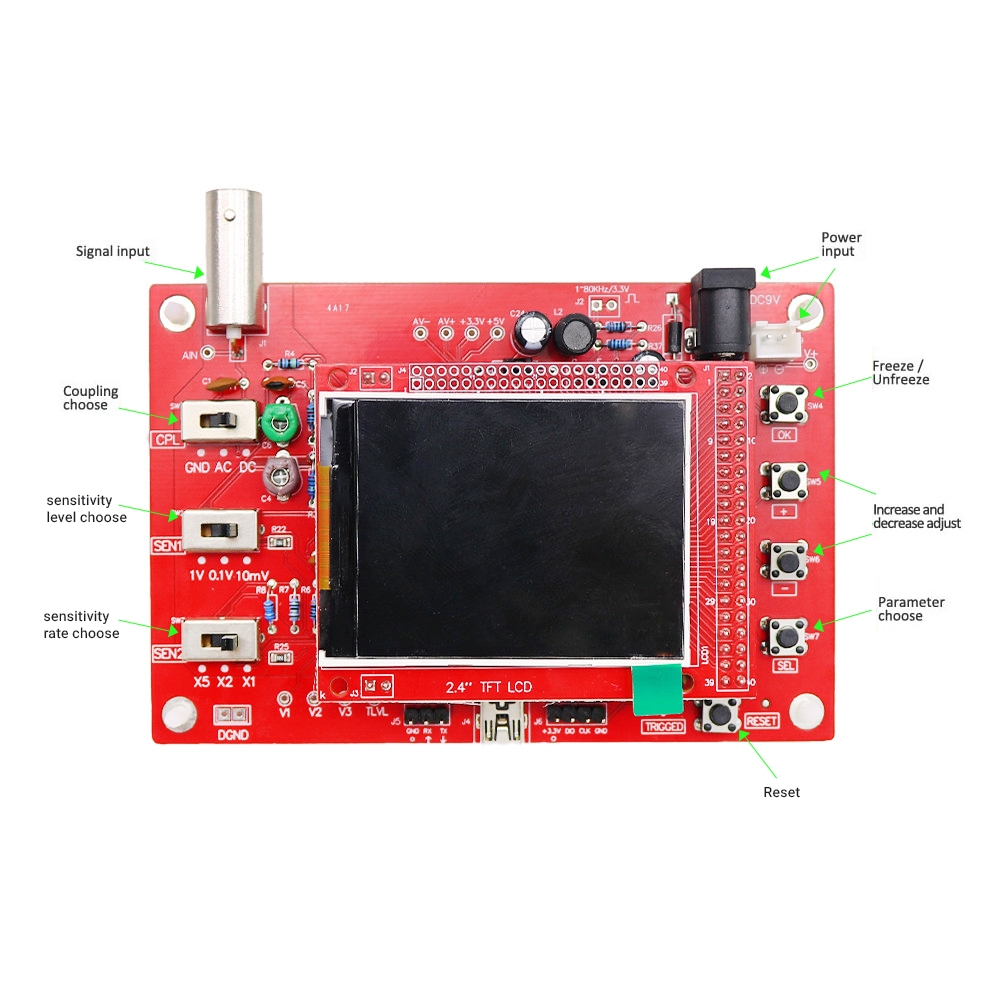

صفحه نمایش: صفحه نمایش LCD رنگی 2.4 اینچی با رزولوشن 320x240 پیکسل
حداکثر نرخ نمونه برداری: 1مگا نمونه در ثانیه (1Msps)
پهنای باند آنالوگ: 0-200 کیلو هرتز
تعداد کانال ها: یک کانال ورودی آنالوگ
محدوده ولتاژ ورودی: 0 تا 50 ولت
امپدانس ورودی:1 مگااهم
دامنه حساسیت ولتاژ: از 10mv/dec تا 1v/dev
حالت های (Trigger): خودکار(Auto)، معمولی(Normal)، تک(Single)
پارامتر های اندازه گیری: ولتاژ پیک به پیک (Vpp)، فرکانس (Frequency)، دوره (Period)، سیکل کاری (Duty Cycle)، متوسط ولتاژ (Average Voltage)


کاربرد:

اسیلوسکوپ دیجیتال DSO138 مناسب برای آموزش مفاهیم پایه الکترونیک و استفاده در آزمایشگاه‌ها و کلاس‌های درس است.
این اسیلوسکوپ همچنین برای علاقه‌مندان به پروژه‌های DIY بسیار مفید است و به آنها کمک می‌کند تا اصول کار با اسیلوسکوپ را یاد بگیرند.
با قابلیت اندازه‌گیری و مشاهده سیگنال‌های الکتریکی، این اسیلوسکوپ گزینه‌ای ایده‌آل، برای عیب‌یابی و تعمیر مدارهای الکترونیکی ساده به شمار می‌رود.

Specification

Number of Channel: 1
Analog Bandwidth: 0 - 200KHz
Sensitivity: 10mV/Div - 1V/Div
Sensitivity error: < 5%
Resolution: 12-bit
Maximum Input voltage: 50Vpk
Coupling: DC, AC, GND
Max Real-time Sampling Rate: 1Msps
Timebase: 10us/Div - 500s/Div
Record Length: 1024
Trigger Modes: Auto, Normal, Single
Trigger Types: Rising/falling edge
Trigger Position: 1/2 of buffer size fixed
2.4-inch color TFT LCD with 320 x 240 resolution
9V DC (8 - 12V acceptable)
Supply Current: 120mA
Dimension: 117mm X 76mm X 15mm
Weight: 70 gram (not including cables)

کالاهای مرتبط
10 کالای مشابه
امتیاز شما
3.9
(امتیاز 34 رأی‌دهنده)
popular_product
  • شهرام مقدم | 4 هفته پیش

    سلام من از این اسیلوسکوپ خریدم خیلی هم راضی بودم ازش اما به تازگی آی سی میکروکنترلش سوخته از کجا میتونم تهیه کنم
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 4 هفته پیش
      شهرام مقدم

      سلام و احترام، با توجه به اینکه میکروکنترلر استفاده‌شده در کیت اسیلوسکوپ DSO138 به‌صورت برنامه‌ریزی‌شده و مخصوص این برد عرضه می‌شود، امکان ارائه آن به‌صورت جداگانه در فروشگاه وجود ندارد و متأسفانه در حال حاضر این قطعه در فروشگاه ECA موجود نیست.
      0
      0
      پاسخ | گزارش
  • رضا میرنژاد | 2 ماه پیش

    سلام این کالا عدد ورودی فرکانس چطور نشون میده
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 2 ماه پیش
      رضا میرنژاد

      سلام در اسیلوسکوپ DSO138 مقدار فرکانس سیگنال ورودی به‌صورت خودکار توسط مدار اندازه‌گیری داخلی محاسبه و در پایین صفحه‌نمایش، معمولاً در کنار ولتاژ پیک‌به‌پیک و چرخه کاری (Duty) نمایش داده می‌شود. این مقدار از طریق تحلیل پریود موج محاسبه می‌گردد، بنابراین برای سیگنال‌های پایدار سینوسی یا مربعی دقت قابل‌قبولی دارد، اما در موج‌های نویزی یا ناپیوسته ممکن است مقدار نمایش‌داده‌شده کمی نوسان داشته باشد.
      0
      0
      پاسخ | گزارش
  • احمد محمدی | 4 ماه پیش

    با سلام بنده این محصول رو چند روز پیش از این سایت خریداری کردم و به تازگی به دستم رسید. امروز که خواستم تستش کنم حدودا چند دقیقه کار کرد و بعد از اون کلا مدار هنگ میکرد و حتی بعد از زدن دکمه ریست باز هم به همان صورت باقی میماند و عملا هیچ دکمه ای کار نمیکنه. درضمن قبل از این حالت همیشه انگار یکی از دکمه های بالا و پایین درگیر بود و همیشه بعد از استفاده از دکمه سلکت سریعا در منوی مربوطه بصورت خودکار مقادیر عوض میشد. مثلا تایم دیویژن بصورت اتوماتیک روی پایینترین مقدار قرار میگرفت و با دکمه مربوطه هم نمیشد اون رو تغییر داد. حتی من مدار رو در حالت دکمه ها رو با تست اتصال مولتی متر تست کردم و اتصالی در دکمه ها مشاهده نشد و عملکردشون درست بود و احساس میکنم یا در زمان مونتاژ مشکل و ایرادی به وجود امده و یا در در برنامه مدار ایرادی هست
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 4 ماه پیش
      احمد محمدی

      سلام در صورتی که مشکلی در کالای دریافتی خود داشتید از بخش خدمات پس فروش با کارشناسان فنی در ارتباط باشید.
      0
      0
      پاسخ | گزارش
  • امیرکیان قنبری | 6 ماه پیش

    اصل هست از چه برندی هست
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 6 ماه پیش
      امیرکیان قنبری

      سلام و احترام،
      اسیلوسکوپ دیجیتال DSO138 در اصل یک پروژه اوپن‌سورس آموزشی است که توسط طراح اصلی JYETech معرفی شد و تولید آن توسط شرکت‌های مختلف انجام می‌شود، بنابراین مفهوم «اصل» یا «اورجینال» برای این مدل دقیقاً وجود ندارد. این کیت بیشتر برای آموزش، تست‌های ساده و یادگیری اصول کار با اسیلوسکوپ مناسب است و کاربرد حرفه‌ای و دقت بالا برای اندازه‌گیری‌های دقیق ندارد. اگر نیاز به دقت، قابلیت اطمینان و عملکرد حرفه‌ای دارید، بهتر است از اسیلوسکوپ‌های برند معتبر مانند Hantek یا Rigol استفاده کنید که در رده آزمایشگاهی طراحی شده‌اند.
      0
      0
      پاسخ | گزارش
  • محمد امین نوروزی | 6 ماه پیش

    سلام چه کیسی یا همون جعبه ای رو براش پیشنهاد میکنید
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 6 ماه پیش
      محمد امین نوروزی

      سلام و احترام،
      متأسفانه در حال حاضر جعبه یا کیس مناسب برای اسیلوسکوپ دیجیتال DSO138 در فروشگاه ECA موجود نیست. در صورت تمایل برای تأمین این کالا، می‌توانید موضوع را با واحد فروش مطرح فرمایید یا از گزینه «موجود شد به من خبر بده» در صفحه محصول استفاده کنید.
      0
      0
      پاسخ | گزارش
  • علیرضا زارعی | 7 ماه پیش

    اگر فقط شکل موج برق شهری فرکاس 50هرتز را بخوام می تونه همین را با دقت خیلی خوب رسم کنه؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 7 ماه پیش
      علیرضا زارعی

      سلام، اسیلوسکوپ دیجیتال DSO138 می‌تواند شکل موج برق شهری با فرکانس 50 هرتز را نمایش دهد، اما چند نکته مهم وجود دارد:


      ولتاژ برق شهری بسیار بالاست (220 ولت AC) در حالی که DSO138 فقط سیگنال‌های کمتر از 50 ولت پیک‌به‌پیک را تحمل می‌کند. بنابراین، برای اندازه‌گیری ایمن باید حتماً از یک پروب کاهنده (مثل ×10 یا ×100) یا یک مدار کاهنده ولتاژ و ایزوله‌شده (مثلاً با ترانس ایزوله یا اپتوکوپلر) استفاده کنید.


      از نظر فرکانس 50 هرتز، این اسیلوسکوپ برای مشاهده موج‌های پایین‌فرکانس مثل برق شهری مناسب است و می‌تواند شکل موج سینوسی را به‌خوبی نمایش دهد.


      از آنجایی که وضوح و نرخ نمونه‌برداری DSO138 محدود است (حدود 1Msps)، برای سیگنال‌های ساده مثل 50 هرتز کاملاً کافی است، اما برای سیگنال‌های پرجزئیات یا فرکانس بالا مناسب نیست.
      0
      0
      پاسخ | گزارش
  • یوسفی | 8 ماه پیش

    سلام. من واسه تغذیه از باتری 9 ولت کتابی استفاده میکنم ولی بعد از 5 دقیقه کارکردن باهاش ولتاژ باتری میاد پایین و وقتی به کمتر از 7.5 ولت رسید اسیلوسکوپ خط DCش شروع میکنه به رو به بالا حرکت کردن. دوباره یه باتری 9 ولتِ نو که میذارم همه چی درست میشه. چرا اینقدر سریع شارژ باتری‌ها رو تموم میکنه مشکلش چیه؟ تا الان چهارتا باتری نو رو امتحان کردم و هر چهار تاش ولتاژشون افت پیدا کرده.
    0
    0
    پاسخ | گزارش
    مشاهده پاسخ ها (4)
    • پشتیبانی | 8 ماه پیش
      یوسفی

      سلام


      باتری های 9 ولت توان بسیار پایینی دارند و این نمایشگر مصرف بالایی دارد
      0
      0
      پاسخ | گزارش
  • حسین جانبخش | 9 ماه پیش
    توی این لینک این اسیلوسکوپ 2 کانال کرده
    https://github.com/ardyesp/DLO-138
    0
    0
    پاسخ | گزارش
  • حسین جانبخش | 9 ماه پیش
    سلام . توی این لینک اومده این اسیلوسکوپ 2 کانال کرده
    file:///G:/DSO138/git-2/GitHub%20-%20ardyesp_DLO-138_%20An%20open%20source%20firmware%20for%20DSO-138%20O-Scope.mhtml
    0
    0
    پاسخ | گزارش
  • ابوالفضل پوراعتمادی | 11 ماه پیش

    میشه باهاش نویز های مدار رو اندازه گرفت؟
    0
